Xuất xứ: Đức / Thụy Sĩ

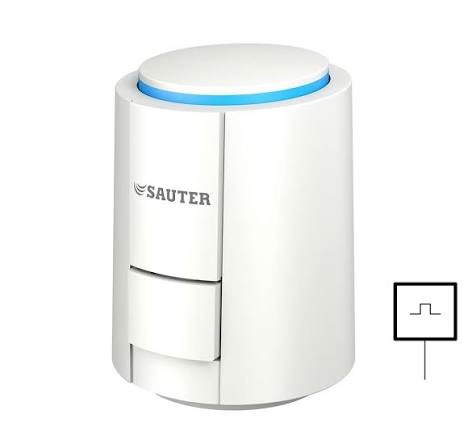

Động cơ nhiệt điều khiển liên tục cho van nhỏ SAUTER AXS 315S Series là giải pháp điều khiển tuyến tính (0...10 V) tự động chuyên dùng cho các van đơn vị (unit valves), van điều khiển phân đoạn, hệ thống sưởi/làm mát sàn/trần và dàn lạnh FCU (Fan Coil Unit). Thiết bị tích hợp chức năng "First-open", lực đóng van 120 N, chỉ báo vị trí trực quan và hỗ trợ đa dạng tùy chọn cáp kết nối gài cắm.
Ký hiệu dòng | Tên phân loại | Nguyên lý & Chức năng vận hành |
| AXS 315S | Continuous thermal actuator (0...10 V) | Động cơ nhiệt điều khiển liên tục 0...10 V, nguồn 24 V, lực đóng 125 N, tích hợp chỉ báo hành trình và tín hiệu phản hồi vị trí. |
Thông số kỹ thuật | Giá trị chi tiết |
| Nguồn cấp (Power supply) | 24 VAC −10%/+20% (50...60 Hz) hoặc 24 VDC −20%/+20%. |
| Công suất tiêu thụ & Dòng khởi động | Công suất vận hành: 1.2 W; Dòng khởi động: < 320 mA (trong max 2 phút). |
| Tín hiệu điều khiển & Phản hồi | • Tín hiệu điều khiển ngõ vào: 0...10 V (Ri = 100 kΩ). • Tín hiệu phản hồi vị trí: 0...10 V (độ phân giải 0.1 V). |
| Hành trình & Lực đóng van | Hành trình (Stroke): 6.5 mm; Lực đóng (Closing force): 125 N. |
| Thời gian chạy (Running time) | 30 s/mm. |
| Vật liệu vỏ & Trọng lượng | Vỏ Polyamide màu trắng (RAL 9003); Trọng lượng: 0.15 kg (chưa bao gồm cáp). |
| Cấp bảo vệ & Tiêu chuẩn | IP54; Đạt chuẩn CE, LVD 2014/35/EU (EN 60730-1, EN 60730-2-14), EMC 2014/30/EU, RoHS. |
Mã sản phẩm (Type) | Tính năng cốt lõi (Features) | Chế độ đóng/mở |
| AXS315SF102 | Động cơ cho van đơn vị tích hợp chức năng "First-open" (Actuator for unit valves with first-open function) | NC (Normally closed / Thường đóng) |
| AXS315SF202 | Động cơ cho van đơn vị (Actuator for unit valves) | NO (Normally open / Thường mở) |
Mã phụ kiện (Type) | Quy cách | Mô tả chi tiết phụ kiện & Thương hiệu van tương thích | Kích thước đóng van |
| 0550389K001 / K101 | Bộ 5 / 100 cái | Adapter VA 10 (M30×1.5) dùng cho Dumser, Oventrop, Viega, Thermotech, Watts, Tiemme... | 11 mm |
| 0550389K002 / K102 | Bộ 5 / 100 cái | Adapter VA 16 (M28×1.5) dùng cho Polytherm, Buderus, KAN-Therm... | 8.25 mm |
| 0550389K003 / K103 | Bộ 5 / 100 cái | Adapter VA 17 (M28×1.5) dùng cho MMA, ICMA... | 11.5 mm |
| 0550389K004 / K104 | Bộ 5 / 100 cái | Adapter VA 26 (M30×1.5) dùng cho van Giacomini. | 4 mm |
| 0550389K005 / K105 | Bộ 5 / 100 cái | Adapter VA 50 (M30×1.5) dùng cho Honeywell, MNG, Frese, Schütz, FAR... | 10 mm |
| 0550389K006 / K106 | Bộ 5 / 100 cái | Adapter VA 64 dùng cho van Pettinaroli. | 17.8 mm |
| 0550389K007 / K107 | Bộ 5 / 100 cái | Adapter VA 78 dùng cho Danfoss RA, Oventrop V3D, Jaga... | 28.8 mm |
| 0550389K008 / K108 | Bộ 5 / 100 cái | Adapter VA 80 (M30×1.5) dùng cho Heimeier, Kermi, Oventrop, Caleffi, Herz, Watts... | 10.5 mm |
| 0550389K009 / K109 | Bộ 5 / 100 cái | Adapter VA 90 (M30×1.5) dùng cho TECE, Uponor, Luxor, Honeywell VSMF... | 11.5 mm |
| 0550389K010 / K110 | Bộ 5 / 100 cái | Adapter VA 41 (M30×1.5) dùng cho Danfoss AB-QM (DN10-DN32), Frese Optima Compact... | 9.5 mm |
| 0550600103 / 203 / 503 | 1 cái | Cáp nguồn 0...10 V, 3 lõi, loại PVC dài 1m / 2m / 5m. | — |
| 0550600113 / 213 / 513 | 1 cái | Cáp nguồn 0...10 V, 3 lõi, không chứa Halogen dài 1m / 2m / 5m. | — |
| 0550600114 / 214 / 514 | 1 cái | Cáp nguồn 0...10 V, 4 lõi (có dây phản hồi vị trí), không chứa Halogen dài 1m / 2m / 5m. | — |
