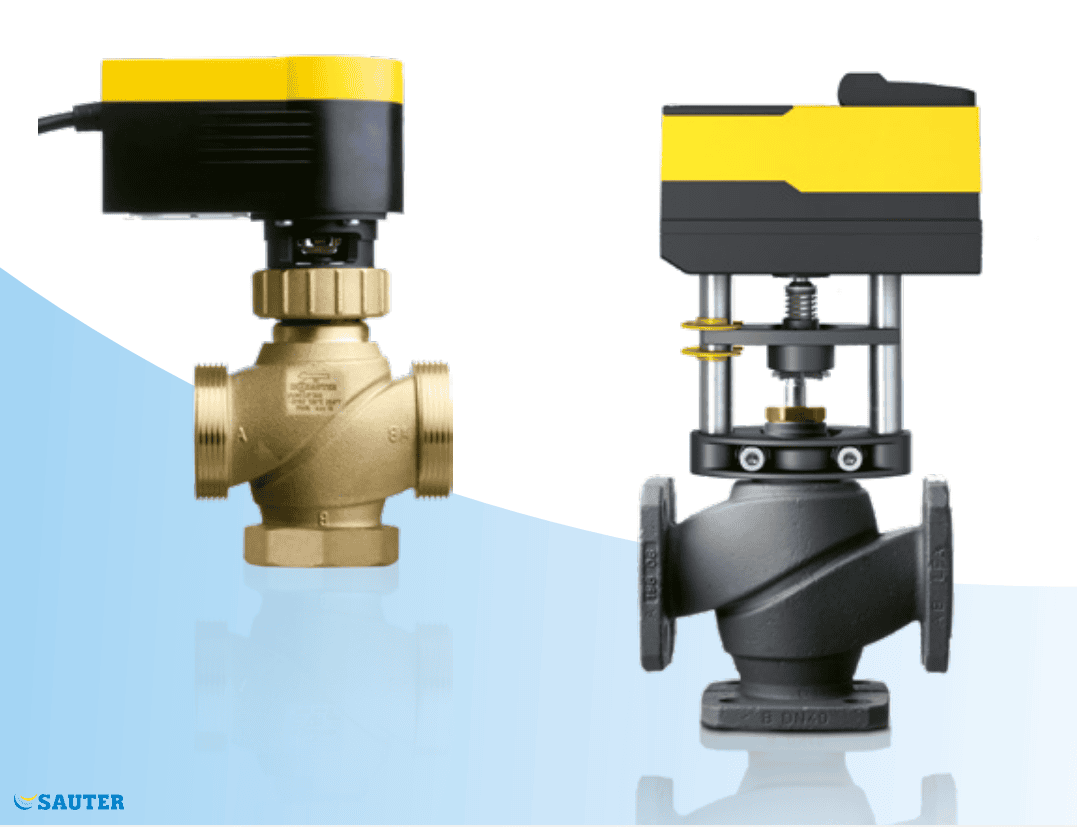

AVM 322S-R: Thiết bị truyền động
Tự động thích ứng với van, thuận tiện tối ưu cho người vận hành, kích hoạt chính xác và hiệu quả năng lượng cao với tiếng ồn vận hành tối thiểu
Đặc trưng
• Trong các thiết bị thông gió và điều hòa không khí1) Để kích hoạt van 2 và 3 chiều
• Đối với bộ điều khiển có đầu ra không đổi (0...10 V / 4...20 mA) hoặc đầu ra chuyển mạch (điều khiển 2 điểm hoặc 3 điểm)
• Động cơ BLDC (DC không chổi than) với bộ điều khiển điện tử SUT (SAUTER Universal Technology) của
thế hệ thứ ba và cắt điện tử phụ thuộc vào tải
• Tự động phát hiện tín hiệu điều khiển được áp dụng (liên tục hoặc chuyển mạch), chỉ báo vận hành sử dụng đèn LED hai màu
• Tự động điều chỉnh theo hành trình của van, trong khoảng từ 8 đến 20 mm
• Tiếng ồn vận hành thấp
• Với hệ thống đo khoảng cách tuyệt đối được tích hợp sẵn, vị trí luôn được duy trì trong
trường hợp mất điện
• Hướng hoạt động, đặc tính (tuyến tính/tỷ lệ phần trăm bằng nhau), thời gian định vị và tín hiệu điều khiển (điện áp/dòng điện) có thể được điều chỉnh thông qua các công tắc mã hóa
• Hoạt động cưỡng bức tích hợp có thể được thiết lập thông qua các công tắc mã hóa (với hướng hoạt động có thể lựa chọn)
• Dễ dàng khởi tạo lại bằng cách sử dụng công tắc mã hóa
• Tay quay để điều chỉnh bằng tay bên ngoài với chức năng ngắt động cơ
• Lắp ráp đơn giản vào van; trục chính được kết nối tự động sau khi cấp điện áp điều khiển

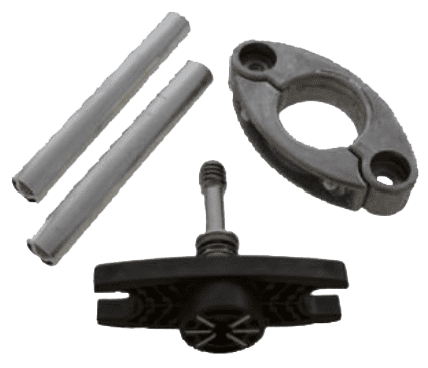

• Nhiều bộ điều hợp cho phép lắp thiết bị vào các van không SAUTER
• Hoạt động song song về điện của năm bộ truyền động
• Tùy chọn tham số hóa thông qua giao diện BUS
• Vỏ ba mảnh làm bằng nhựa chống cháy màu vàng/đen và có gioăng bảo vệ
IP54
• Hộp số không cần bảo trì làm bằng nhựa; trục chính có ren và tấm đế hộp số làm bằng
Thép
• Khớp nối van truyền động được cấp bằng sáng chế
• Kết nối điện (tối đa 1,5 mm²) với đầu nối vít
• Hai đầu vào cáp ngắt cho các miếng đệm cáp hệ mét làm bằng nhựa M20 × 1,5
• Vị trí lắp đặt theo chiều dọc từ thẳng đứng sang ngang, không bị treo
• Công suất tác động danh nghĩa 1000 N
