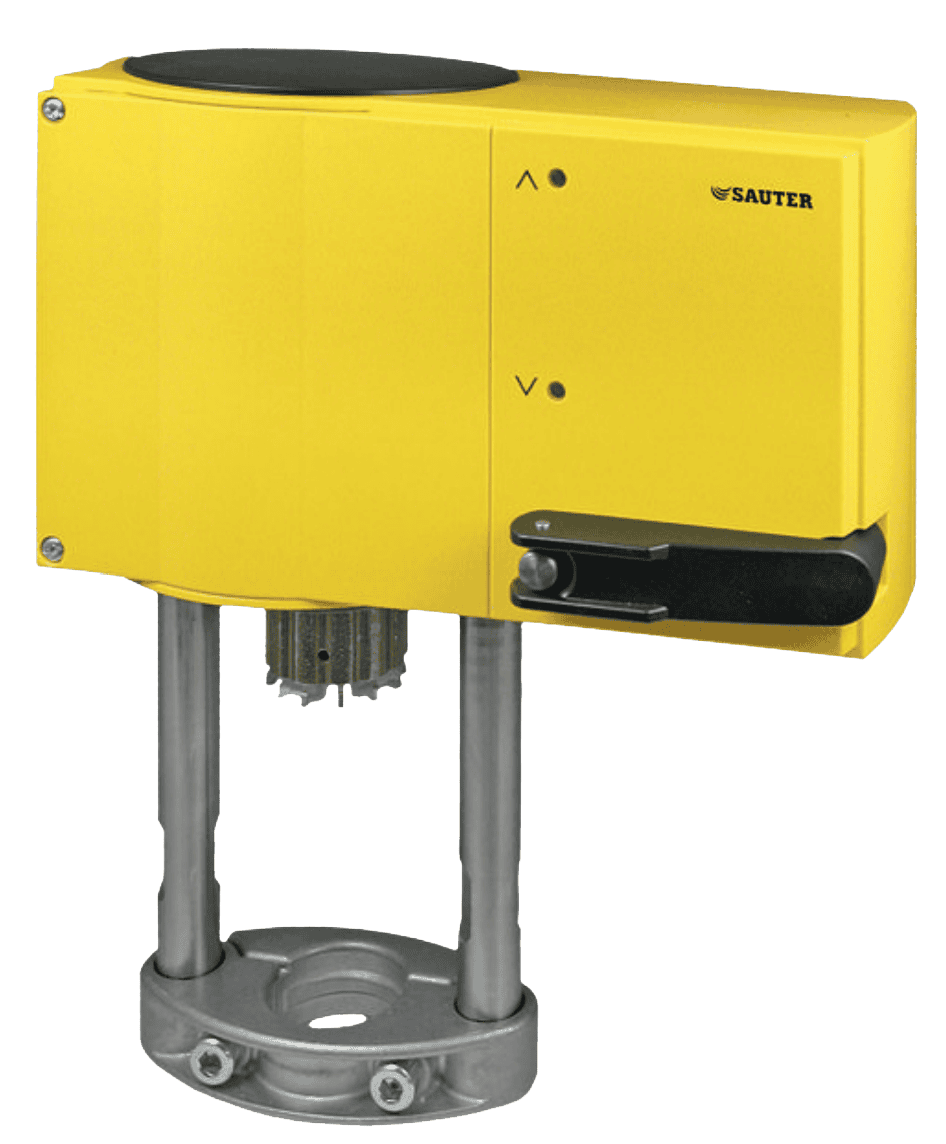

AVM 234S: Thiết bị truyền động van SUT có bộ định vị
Tự động thích ứng với van, kích hoạt chính xác và hiệu suất năng lượng cao với mức vận hành tối thiểu
tiếng ồn
Đặc trưng
• Kích hoạt van 2 chiều và 3 chiều dòng VQD/BQD và VQE/BQE cũng như VUG/BUG,
VUS/BUS, VUP và V6R/B6R
• Đối với bộ điều khiển có đầu ra không đổi (0...10 V hoặc 4...20 mA) hoặc đầu ra chuyển mạch (2 điểm hoặc 3 điểm
điều khiển)
• Động cơ bước với bộ điều khiển điện tử SAUTER Universal Technology (SUT) và điện tử,
sự cắt giảm phụ thuộc vào lực
• Lắp ráp đơn giản bằng van; trục chính được kết nối tự động sau khi áp dụng điện áp điều khiển (hệ thống được cấp bằng sáng chế)
• Tự động phát hiện tín hiệu điều khiển được áp dụng (không đổi hoặc chuyển mạch); được biểu thị bằng hai đèn LED
• Công tắc mã hóa để chọn đặc tính và thời gian chạy
• Loại đặc tính (tuyến tính/bậc hai/tỷ lệ phần trăm bằng nhau) có thể được đặt trên bộ truyền động
• Tự động điều chỉnh theo hành trình của van (hành trình van tối thiểu 8 mm, hành trình van tối đa 49 mm).
Hành trình đo được lưu lại và không bị mất ngay cả khi mất điện
• Hướng vận hành có thể được lựa chọn thông qua các đầu vít khi thực hiện kết nối điện
• Tay quay để điều chỉnh bằng tay bên ngoài với chức năng ngắt động cơ và kích hoạt khởi động lại
• Nhiều bộ điều hợp cho phép lắp thiết bị vào các van không SAUTER
• Nguồn điện 230 V có mô-đun hoặc kết nối trực tiếp cho 24 V~ / 24 V=; kích hoạt liên tục cũng
chấp nhận được với 230 V
• Bộ truyền động không cần bảo trì làm bằng thép thiêu kết; tấm đế hộp số làm bằng thép
• Cột gắn bằng thép không gỉ; giá đỡ làm bằng hợp kim nhẹ để lắp
van
• Kết nối điện (tối đa 2,5 mm²) với đầu nối vít
• Ba đầu vào cáp được định sẵn cho M20 × 1,5 (2×) và M16 × 1,5
• Lắp theo chiều dọc thẳng đứng sang ngang, không bị treo
AVM 234S F132
