Thương hiệu: Optergy - Xuất xứ: Úc (Australia)

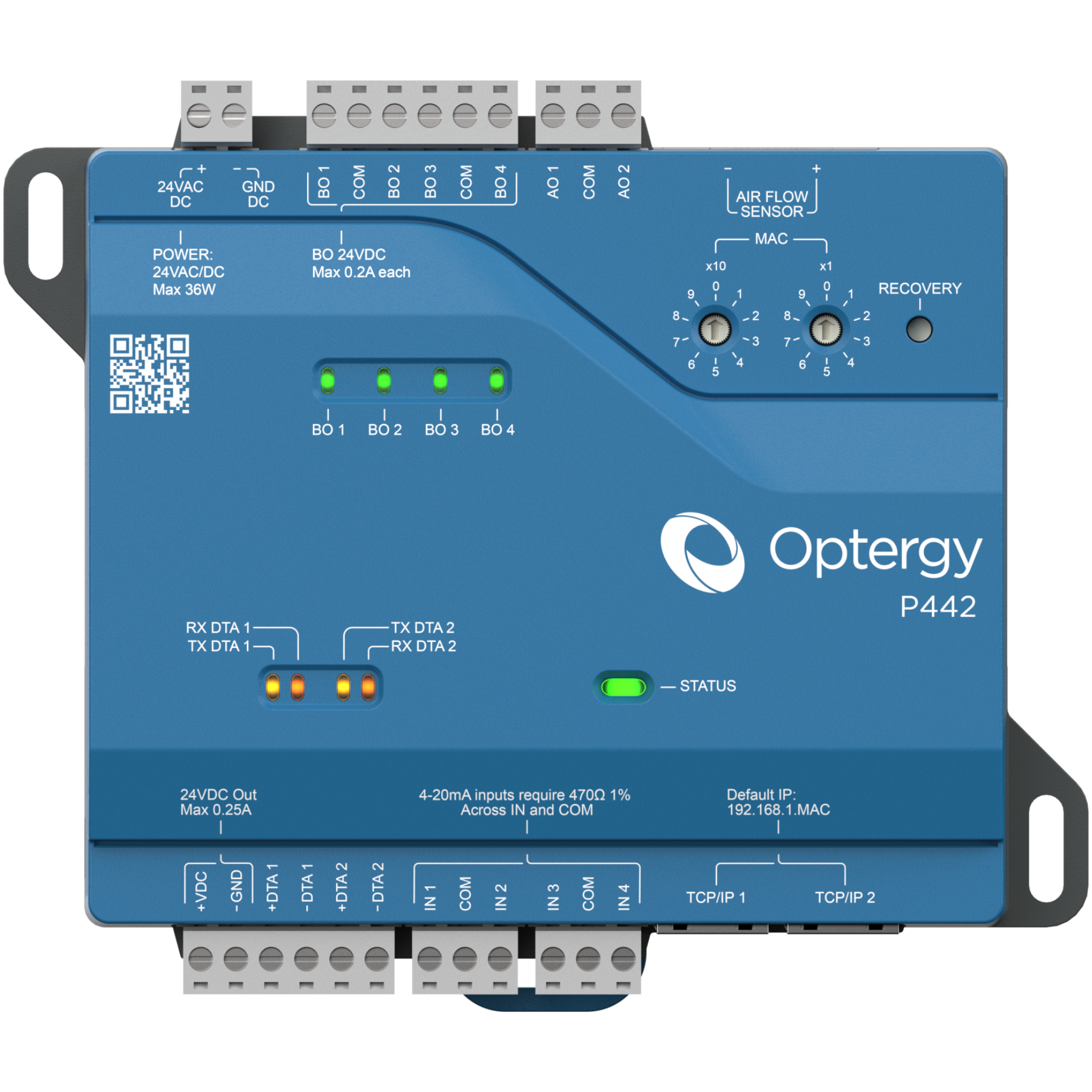

Bộ điều khiển Optergy Edge P442 (mã sản phẩm P442-V1) là giải pháp điều khiển nhỏ gọn, chi phí tối ưu chuyên dụng cho các ứng dụng điều khiển thiết bị nhỏ và hộp lưu lượng gió biến đổi VAV (Variable Air Volume). Thiết bị tích hợp động cơ DDC tiên tiến, giao diện web HTTPS cục bộ, REST API, cổng Ethernet kép hỗ trợ nối chuỗi (Daisy Chain IP), truyền thông BACnet IP, BACnet MS/TP, Modbus RTU và khả năng tương thích với hệ sinh thái cảm biến không dây Optergy Air.
Ký hiệu dòng | Tên phân loại | Nguyên lý & Ứng dụng vận hành |
| Optergy P442 | Programmable Edge & VAV Controller (BACnet B-ASC) | Bộ điều khiển cạnh và VAV 10 kênh I/O lập trình tự do, tích hợp Web Server, REST API và cổng giao tiếp đa giao thức. |
| Ứng dụng VAV Control | Variable Air Volume Box Control | Sử dụng kết hợp với cảm biến EDGE-AFS cắm gài để điều khiển chính xác lưu lượng gió và nhiệt độ cho các hộp VAV. |
| Ứng dụng Unitary Control | FCU, Chilled Beam, Lighting & Energy Gateway | Điều khiển các thiết bị HVAC cỡ nhỏ (FCU, Chilled Beam), điều khiển chiếu sáng và làm Gateway kết nối thiết bị Modbus về hệ thống BACnet. |
Thông số kỹ thuật | Giá trị chi tiết |
| Bộ xử lý & Bộ nhớ (Processor & Memory) | Vi xử lý ARM Cortex M4 180 MHz, 8 MB RAM, 16 MB Flash Memory. |
| Nguồn cấp (Power Supply) | 24 VAC hoặc 12-24 VDC (Class 2). Công suất tiêu thụ: Tối thiểu < 5 VA (24 VAC) / 5 W (12-24 VDC); Tối đa 36 VA (24 VAC) / 36 W (12-24 VDC). |
| Ngõ vào vạn năng (Universal Inputs - 4 × UI) | 4 ngõ vào vạn năng độ phân giải cao 16-bit; cấu hình bằng phần mềm cho: Tiếp điểm khô (Dry Contact), 0-10 VDC, Thermistor 10K Type 2, Thermistor 3K Type 2, 4-20 mA (yêu cầu điện trở 470 Ω 1% nối giữa IN và COM), Đếm xung (Pulse Count ≤ 100 Hz), Raw/Counts. |
| Ngõ ra số (Binary Outputs - 4 × BO) | 4 ngõ ra số định mức 24 VDC, dòng tải tối đa 0.25 A cho mỗi ngõ ra. |
| Ngõ ra tương tự (Analog Outputs - 2 × AO) | 2 ngõ ra tương tự độ phân giải 12-bit; cấu hình bằng phần mềm 0-10 VDC hoặc 4-20 mA (tải tối thiểu 470 Ω). |
| Nguồn ngõ ra 24 VDC phụ (24 VDC Output) | Cấp nguồn trực tiếp cho tối đa 2 thiết bị ngoại vi (nằm trong tổng ngân sách công suất 6 W). |
| Cảm biến áp suất khí EDGE-AFS (Tùy chọn) | Cảm biến đo áp suất vi sai dải ±500 Pa (±2'' w.c. / ±5 mbar), hiệu chuẩn bù nhiệt -20 °C ... +55 °C, tháo lắp thay thế trực tiếp. |
| Cổng kết nối truyền thông | 2 × Cổng Ethernet RJ45 10/100 Mbps (Daisy Chain IP, Failover bypass), 1 × Cổng RS-485 (BACnet MS/TP, Modbus RTU; Baudrate: 9.6...115.2 kbps), REST API. |
| Đồng hồ thời gian thực (RTC) | Siêu tụ điện (Super capacitor) tích hợp duy trì RTC lên đến 5 ngày khi mất nguồn. |
| Điều kiện môi trường hoạt động | Nhiệt độ vận hành: -20 °C ... +60 °C (-4 °F ... +140 °F); Độ ẩm: 0 ... 95% RH (không ngưng tụ). |
| Vật liệu vỏ, Kích thước & Trọng lượng | Thân vỏ nhựa gá thanh DIN hoặc bắt vít; Kích thước (L × W × H): 154 × 132 × 40 mm (6.0 × 5.2 × 1.5 in); Trọng lượng: 256 g. |
| Tiêu chuẩn an toàn & Chứng nhận | BACnet B-ASC (BTL Listed), UL (E507611), CE, FCC Part 15, Impulse Voltage 330 V, SELV 24 V. |
Mã sản phẩm (Model Number) | Tên loại thiết bị (Device Type) | Cấu hình Ngõ vào / Ngõ ra (I/O Mix) & Tính năng |
| P442-V1 | Programmable Edge Controller / VAV Controller | Bộ điều khiển cạnh và VAV gồm 4 × UI (16-bit), 4 × BO (24VDC 0.25A), 2 × AO (0-10V/4-20mA 12-bit), 2 × Cổng Ethernet (Daisy chain), RS-485, REST API, BACnet B-ASC, nguồn cấp 24 VAC / 12-24 VDC. |
Mã phụ kiện / Thiết bị kết nối | Mô tả chi tiết phụ kiện & Tính năng |
| EDGE-AFS (Airflow Sensor) | Cảm biến đo lưu lượng gió cắm gài (dải ±500 Pa) chuyên dụng cho ứng dụng hộp VAV, có thể thay thế trực tiếp. |
| Optergy Air BG-1000 / WBG-1000 | Bộ thu phát không dây Gateway kết nối P442 với các thiết bị cảm biến và màn hình giao diện thuộc hệ sinh thái Optergy Air. |
| Optergy Air Sensors & Touch UI | Cảm biến môi trường không dây và màn hình điều khiển cảm ứng Optergy Air Touch. |
| Điện trở ngõ vào 470 Ω 1% | Điện trở ngõ vào đấu giữa chân IN và COM khi đọc tín hiệu dòng 4-20 mA cho các ngõ vào UI. |
