Thương hiệu: Sauter/Thụy Sĩ - Xuất xứ: Đức

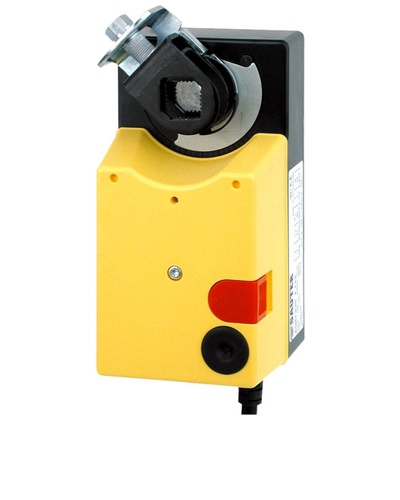

Động cơ điều khiển van gió SAUTER ASM 124S, 134S Series tích hợp công nghệ SAUTER Universal Technology (SUT) là giải pháp điều khiển tự động chuyên dụng dùng cho các loại van gió, van chặn, van bướm và van gió nhiều cánh trong hệ thống thông gió và HVAC. Thiết bị sử dụng động cơ bước không cần bảo trì, hỗ trợ cả tín hiệu điều khiển dạng chuyển mạch (2-point, 3-point) lẫn tín hiệu liên tục 0...10 V.
Ký hiệu dòng | Tên phân loại | Nguyên lý & Chức năng vận hành |
| ASM 124S | Damper actuator with SUT | Động cơ điều khiển van gió công nghệ SUT tích hợp động cơ bước, bộ thích ứng trục tự định tâm và tự điều chỉnh góc quay. |
| ASM 134S | Damper actuator with SUT | Động cơ điều khiển van gió công nghệ SUT dành cho van gió, van chặn, van bướm và van nhiều cánh. |
Thông số kỹ thuật | Giá trị chi tiết |
| Tín hiệu điều khiển (Control signal) | Chuyển mạch 2 vị trí, 3 vị trí (2- and 3-point) hoặc liên tục 0...10 V. |
| Loại động cơ (Motor type) | Động cơ bước (Stepping motor) kích hoạt và ngắt bằng điện tử, không cần bảo trì. |
| Thích ứng góc quay (Angle adaptation) | Tự động thích ứng góc quay thông minh, hiệu chỉnh tín hiệu phản hồi. |
| Bộ thích ứng trục (Spindle adapter) | Bộ thích ứng trục tự định tâm (Self-centring spindle adapter). |
| Thao tác bằng tay (Manual adjustment) | Ngắt khớp hộp số (Gear unit disengagement) để chỉnh tay và định vị van. |
| Đảo chiều quay (Direction of rotation) | Đảo chiều quay bằng cách đảo kết nối điện. |
| Tùy chọn cáp (Cable version) | Tùy chọn cáp không chứa halogen theo yêu cầu. |
| Vị trí lắp đặt (Fitting position) | Phù hợp lắp đặt ở mọi vị trí không gian. |
Mã sản phẩm (Type) | Công nghệ điều khiển | Tín hiệu ngõ vào | Đặc tính kỹ thuật cốt lõi |
| ASM124S | Công nghệ SUT | 2-point, 3-point, 0...10 V | Động cơ bước, tự định tâm, thích ứng góc quay thông minh. |
| ASM134S | Công nghệ SUT | 2-point, 3-point, 0...10 V | Động cơ bước, dùng cho van gió, van chặn và van bướm. |
Mã phụ kiện (Type) | Mô tả chi tiết phụ kiện & Tính năng |
| 0313529001 | Bộ điều khiển phân đoạn (Split-range unit) dùng điều chỉnh chuỗi vận hành, lắp trong hộp nối riêng (Split-range unit for adjusting sequences, fitted in separate junction box). |
| 0361977001 | Bộ vật tư gá lắp cho van M3R/M4R, MH32F/MH42F kết hợp với động cơ ASM 124 (Assembly materials for M3R/M4R, MH32F/MH42F with ASM 124). |
| 0370059000 | Cần kẹp cho trục van đường kính Ø 8...18 mm (Clamping lever for shaft, Ø 8...18 mm). |
| 0370990001 | Bộ công tắc phụ chuyển đổi đơn (Auxiliary change-over contacts, single). |
| 0370990002 | Bộ công tắc phụ chuyển đổi kép (Auxiliary change-over contacts, double). |
| 0370992001 | Biến trở phản hồi vị trí 2000 Ω, 1 W (Potentiometer, 2000 Ω, 1 W). |
| 0370992002 | Biến trở phản hồi vị trí 130 Ω, 1 W (Potentiometer, 130 Ω, 1 W). |
| 0372200001 | Giá gá định vị (Fitting bracket). |
| 0372201001 | Thanh nối kéo dài trục kèm khớp nối (Spindle extension with coupling). |
| 0372202001 | Cần đòn bẩy và thanh gá (Lever, fitting strip). |
| 0372203001 | Trục truyền động cho công tắc phụ (Driver axle for auxiliary contacts). |
| 0372204001 | Trục gắn cho cần kẹp 0370059 (Spindle for clamping lever 0370059). |
| 0372455001 | Bộ phụ kiện gá lắp van DEF DN25...65 dùng cho ASM 124/134 (Assembly part; DEF DN25...65 for ASM 124/134). |
| 0372455002 | Bộ phụ kiện gá lắp van DEF DN80...100 cho ASM 124 và DN125 cho ASM 134 (Assembly part; DEF DN80...100 for ASM 124; DN125 for ASM 134). |
| 0372455003 | Bộ phụ kiện gá lắp van DEF DN150...200 dùng cho ASM 134 (Assembly part; DEF DN150...200 for ASM 134). |
