Thương hiệu SAUTER - Xuất xứ Thụy Sĩ / Đức

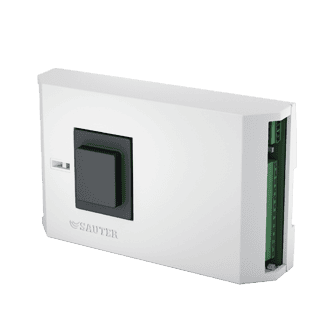

Bộ điều khiển phòng lập trình tự do SAUTER EY-RC 311 (ecos311) thuộc họ hệ thống SAUTER modulo, là bộ điều khiển phòng chuẩn BACnet Application Specific Controller (B-ASC) kết nối qua mạng BACnet MS/TP. Thiết bị được thiết kế chuyên dụng cho việc quản lý, điều chỉnh nhiệt độ phòng, quạt FCU, trần làm mát/sưởi, hệ thống sưởi sàn, van gió VAV, chiếu sáng và rèm cửa theo nhu cầu thực tế nhằm tối ưu hóa hiệu suất năng lượng.
Ký hiệu dòng | Tên phân loại | Nguyên lý & Chức năng vận hành |
| EY-RC 311 / ecos311 | Programmable Room Controller (BACnet MS/TP) | Bộ điều khiển phòng 16 I/O lập trình tự do qua BACnet MS/TP, tích hợp nguồn 230 V~, điều khiển FCU, chiếu sáng, rèm cửa và mở rộng bus SLC. |
Thông số kỹ thuật | Giá trị chi tiết |
| Nguồn cấp (Power supply) | 230 VAC ±10% (200 V min., 253 V max.), 50...60 Hz. |
| Công suất tiêu thụ & Tổn hao | Công suất tiêu thụ tối đa 14 VA; Công suất tổn hao 5 W / 8 VA. |
| Nguồn ngõ ra 24 VAC tích hợp | 24 VAC (Max. 6 VA / 0.25 A) cấp cho động cơ van nhiệt AXT. |
| Ngõ vào vạn năng (Universal Inputs - 5 × UI) | 5 kênh UI nhận tín hiệu: • Điện áp (U): 0(2)...10 V / 0(0.2)...1 V. • Dòng điện (I): 0(4)...20 mA (qua điện trở 50 Ω hoặc 500 Ω). • Nhiệt độ: Ni1000 / Pt1000 (-20...100 °C) • Điện trở (R): 100...2500 Ω. • Biến trở (Potentiometer): 1...10 kΩ (thang 0...100%). • Ngõ vào số (DI) / Đếm xung: Tiếp điểm khô hoặc điện áp (đếm xung Max. 2 Hz). |
| Ngõ ra rơ-le (Relay Outputs - 4 × DO) | • 3 × Rơ-le 2 A (230 VAC / 30 VDC), tải điện trở 2 A (dòng khởi động Max. 30 A / 20 ms), dùng chung nguồn L/LS (Max. 5 A). • 1 × Rơ-le 10 A (250 VAC), tải điện trở 10 A (dòng khởi động Max. 80 A / 20 ms), nguồn L riêng. |
| Ngõ ra bán dẫn (DO MOS-FET - 4 × DO) | 4 × MOS-FET nối đất, 24 VAC/DC, 0.5 A (dòng đỉnh Max. 1 A / 20 ms). |
| Ngõ ra tương tự (Analogue Outputs - 3 × AO) | 3 × AO 0(2)...10 VDC, tải tối đa 2 mA cho mỗi ngõ ra. |
| Cổng truyền thông BACnet MS/TP | 1 × RS-485 cách điện, nửa tải, chuẩn BACnet MS/TP, chiều dài tuyến cáp đến 1000 m. |
| Cổng truyền thông SAUTER SLC | 1 × RS-485 chuẩn SLC kết nối thiết bị phòng và mô-đun ecoLink (< 100 m với ROU, < 500 m không ROU). |
| Đồng hồ thời gian thực (RTC) & Pin | Tích hợp RTC duy trì bằng pin cắm nút CR2032 khi mất nguồn. |
| Kích thước & Trọng lượng | Kích thước (W × H × D): 178 × 103 × 53 mm; Trọng lượng: 674 g. |
| Lắp đặt & Cấp bảo vệ | Lắp thanh DIN rail (TH35×7.5/15 EN 50022); Cấp bảo vệ IP00 (IP20 khi có nắp đậy); Protection Class II. |
Mã sản phẩm (Type) | Mô tả sản phẩm | Cấu hình Ngõ vào / Ngõ ra (I/O Mix) |
| EY-RC311F001 | ecos311 - Bộ điều khiển phòng BACnet B-ASC, MS/TP, 16 I/O, nguồn 230 V~. | 5 × UI, 3 × Relay (2 A), 1 × Relay (10 A), 4 × DO (MOS-FET), 3 × AO (0...10 V). |
Mã phụ kiện (Type) | Mô tả chi tiết phụ kiện & Tính năng |
| EY-RU 31* / 355 | Bảng điều khiển phòng ecoUnit 3 / ecoUnit355 kết nối trực tiếp qua chuẩn SLC. |
| EY-EM 51* / 52* | Các mô-đun I/O mở rộng ecoLink điều khiển đèn, rèm (kết nối tối đa 2 mô-đun). |
| EY-CM581 / EY-EM580 | Bộ giao tiếp không dây EnOcean SLC kết nối thiết bị phòng EnOcean không dây. |
| 0450573001 | Biến áp cách ly bên ngoài 230 VAC / 24 VAC (42 VA) cấp nguồn bổ sung cho nhiều động cơ van. |
| AXT*** | Động cơ van nhiệt điều khiển van heating/cooling. |
